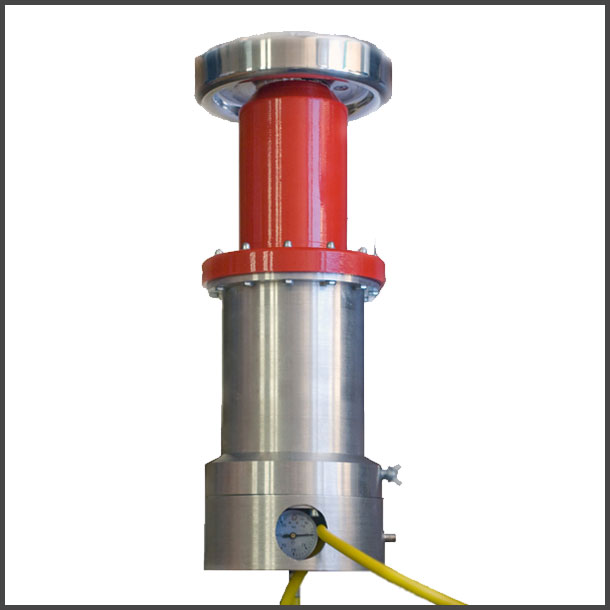

Конденсаторы КИВ изготавливаются в виде переносного прибора в моноблочном исполнении. Материал диэлектрика – газ SF6 (элегаз). Внешняя изоляция высоковольтного ввода выполнена из полимерного материала. Высокое первичное напряжение подключается к высоковольтному электроду конденсатора. Переменный ток с конденсатора поступает на вход средства измерений или на низковольтное плечо делителя.
Модель КИВ
Номинальное напряжение, кВ
Испытательное напряжение в течение 1 мин, кВ
Избыточное давление
заполнения газом SF6, МПа
Габариты конденсатора
(высота х диаметр), мм
Масса, кг, не более
номинальное
минимальное
КИВ-35
35
60
0,3
0,2
450х200
8
Комплект поставки
Конденсатор КИВ
1 шт.
Кабель соединительный
1 шт.
Руководство по эксплуатации
1 экз.
Методика поверки
1 экз.
Ящик упаковочный
1 шт.
Кабель некоронирующий (или изолированный)
высоковольтный
1 шт.*
По требованию организаций, производящих ремонт и поверку приборов, поставляется ремонтная документация.
Подробные технические характеристики моделей серии КИВ. Подробнее.
